上海航发NB4-C125F低压直齿共轭内啮合齿轮泵

我公司大量供应上海航发（SAEMP）NB及NBX直齿共轭内啮合齿轮泵，品质保证。因价格随市场而波动，本公司提供的产品价格仅供参考，欢迎咨询洽谈。航发齿轮泵均有现货供应，订货后即可当日发货！

概述

航发系列直齿共轭内啮合齿轮泵是一种设计新颖的具有国际先进水平的液压动力元件，采用直线——直线共轭线的特殊齿形，几乎没有困油区，从而大大降低了泵的噪声和压力脉动，泵出口压力为25mpa时噪声仅53～68db。 工作时压力油使滑动元件得到强制润滑，提高了泵的使用寿命。NB及NBX系列泵具有噪音低、压力脉动小、耐冲击，寿命长，重量轻，结构紧凑等优点。

适用范围

广泛适用于矿山机械，工程机械，注塑机械，起重机，压铸机，折弯机，冲剪机，试验机等各种机械的液压系统。可使用粘度范围在20～300cst之间的矿物液压油、水乙二醇溶液、油包水乳化液等作介质。

工作原理

齿轮带动齿圈旋转，吸油腔体积由小到大产生真空吸油，排油腔体积由大变小挤压油液而排油。

特殊齿轮：齿轮齿廓为直线，齿圈齿廓为直线共轭线，工作时几乎无困油现象，从而大大降低了泵的噪声和压力脉动。

双级升压：级齿轮副进口压力为0mpa，第二级进口压力为12.5mpa，出口压力为25mpa，当出口压力为25mpa时，每级齿轮副仅承担12.5mpa压力差，改善了泵的工作条件，延长了泵的使用寿命。

特点

1、低噪音低脉动：特殊的齿形设计（直线-直线共轭线），使得油泵工作时的噪音和脉动大降低。

2、耐高压：采用双级升压，工作压力达25mpa，压力可达32mpa。

3、长寿命：油泵工作时产生的压力，使滑动元件得到强制润滑，磨损极少，提高了泵的使用寿命。

出油口位置说明
1. 进出油口相对位置可作调整
2. 进出油口位置在同一平面时,即相对位置成0°,可用数字” 1” 来表示,以此为基准,从轴端方向看进油口位置固定不变,出油口位置顺时针旋转90°即相对位置成90°,可用数字” 2” 表示.依此类推,数字” 3” 表示相对位置成180° 数字” 4” 表示相对位置270°
3. NB2、NB3系列进出油口位置共有0°, 180°两种.NB4、NB5系列进出油口位置共有0°, 90°, 180°, 270°四种
4. 油泵出厂时已根据用户需要调整好进出油口相对位置,用户不得擅自改变油口位置。

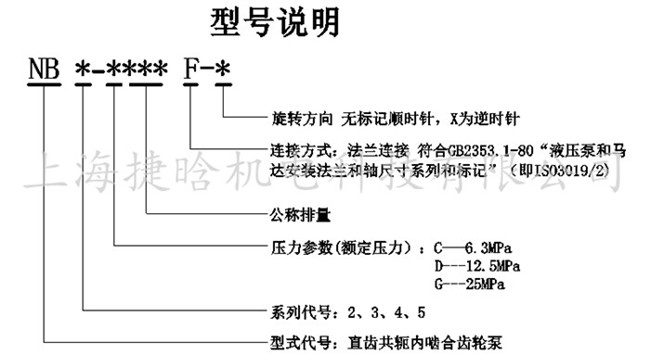

型号：

单级低压泵： NB2-C20F  NB2-C25F  NB2-C32F  NB3-C40F  NB3-C50F  NB3-C63F  NB4-C80F  NB4-C100F  NB4-C125F  NB5-C160F NB5-C200F NB5-C250F

单级中压泵： NB2-D10F  NB2-D12F  NB2-D16F  NB3-D20F  NB3-D25F  NB3-D32F  NB4-D40F  NB4-D50F  NB4-D63F  NB5-D80F NB5-D100F  NB5-D125F

NB5-D140F

双级高压泵： NB2-G10F  NB2-G12F  NB2-G16F  NB3-G20F  NB3-G25F  NB3-G32F  NB4- G40F  NB4-G50F  NB4-G63F   NB5-G80F NB5-G100F NB5-G125F
